La medición de la resistencia de tierra en instalaciones
industriales es crucial para garantizar la seguridad eléctrica y la protección
de los equipos y las personas contra descargas eléctricas. En instalaciones
industriales, donde las corrientes y los voltajes son más altos, contar con un
sistema de puesta a tierra efectivo es vital. A continuación, se detallan los
métodos más comunes y efectivos para medir la resistencia de tierra en este
tipo de instalaciones.

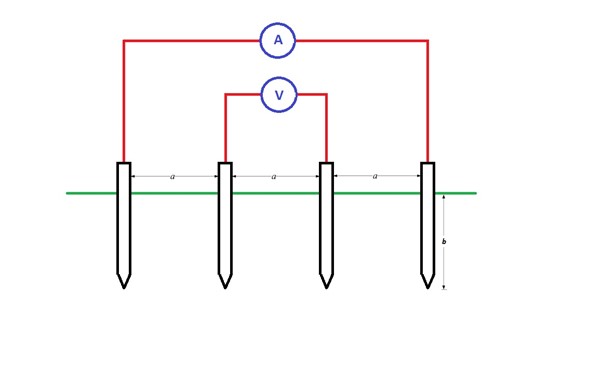

1. Método de 3 Puntos
(Método de Wenner)
Este es uno de los métodos más utilizados en mediciones
de resistencia de puesta a tierra en instalaciones industriales, especialmente
para sistemas grandes o cuando la resistencia es de bajo valor.
Proceso:
Electrodos de prueba: Se colocan cuatro electrodos a lo largo de una línea
recta: uno para la corriente, dos para medir la caída de tensión y uno para la
medición de corriente de retorno.
Distribución de los electrodos: Los electrodos se colocan
equidistantemente entre sí, de manera que los dos electrodos centrales se usan
para medir la caída de tensión, mientras que los otros dos son para generar y
medir la corriente.
Medición: El medidor de resistencia de tierra aplica una corriente en la tierra a
través de los electrodos exteriores y mide la caída de tensión entre los
electrodos centrales. La relación entre la corriente aplicada y la caída de
tensión proporciona la resistencia de tierra.
Ventajas:
• Es adecuado para medir instalaciones con electrodos de puesta a tierra dispersos y grandes sistemas de tierras.
• Es bastante preciso y confiable en la mayoría de las condiciones del suelo.
Desventajas:
• Requiere espacio suficiente para colocar los electrodos a la distancia adecuada.
• La medición puede verse afectada por factores como la resistividad del suelo y las interferencias.
2. Método de 2 Puntos (Método de
Fall-of-Potential)
El método de 2 puntos es una técnica más simple y
directa, ideal para mediciones en instalaciones más pequeñas o cuando el
sistema de puesta a tierra tiene un solo electrodo.
Proceso:
Electrodos de prueba: Este método utiliza dos electrodos, uno para medir la
caída de tensión y otro para medir la corriente de retorno.
Distribución de los electrodos: Se coloca un electrodo de corriente
cerca del sistema de puesta a tierra, mientras que el electrodo de medición de
la caída de tensión se coloca a una distancia adecuada.
Medición: Se aplica una corriente en el electrodo de entrada y se mide la caída
de tensión entre el electrodo de entrada y el electrodo de referencia. La
resistencia de tierra se calcula usando la Ley de Ohm (V = I * R).
Ventajas:
• Es un método más sencillo y rápido.
• Requiere menos espacio que el método de 3 puntos.
Desventajas:
• No es tan preciso en sistemas de puesta a tierra complejos o con interferencias.
• Puede ser menos adecuado para instalaciones industriales grandes.
3. Método de 4 Puntos (Método de MacIntosh)
El método de
4 puntos es similar al de 3 puntos pero agrega un electrodo adicional para
mejorar la precisión de las mediciones en sistemas más grandes o complejos.
Proceso:
Electrodos de prueba: En este método, se utilizan cuatro electrodos. Los dos
primeros son para la corriente, mientras que los otros dos miden la caída de
tensión.
Distribución de los electrodos: Los electrodos para la corriente se
colocan a una mayor distancia de los de la caída de tensión, lo que permite
obtener lecturas más precisas.
Medición: Al igual que el método de 3 puntos, se aplica una corriente a través de
los electrodos de corriente y se mide la caída de tensión entre los electrodos
de tensión. Este método minimiza los errores asociados con las propiedades del
suelo y la resistencia de los cables.
Ventajas:
Desventajas:
4. Método de Medición con Pinzas
Amperométricas
Las pinzas amperométricas permiten medir la resistencia
de tierra sin necesidad de desconectar el sistema de puesta a tierra, lo cual
es una gran ventaja en instalaciones industriales operativas, donde la
interrupción de la operación puede ser costosa.
Proceso:
Pinzas amperométricas: Este dispositivo se utiliza para medir la corriente que
fluye a través de un electrodo de tierra sin necesidad de contacto directo con
la tierra misma.
Medición: Las pinzas se colocan alrededor del conductor de tierra o la puesta a
tierra y miden la corriente de fuga entre el sistema y la tierra. Luego, se
calcula la resistencia basándose en las características del sistema y la
corriente medida.
Ventajas:
Desventajas:
5. Método de Medición de Resistencia de
Tierra con Medidores Digitales
Los medidores digitales modernos, como los utilizados en
el PQM-711 y otros equipos especializados, permiten medir la resistencia de
tierra con alta precisión y facilidad. Estos medidores ofrecen lecturas rápidas
y claras, y algunos modelos incluyen capacidades de análisis avanzado.
Proceso:
Medición: Se conecta el medidor de resistencia de tierra a los electrodos de
prueba y se aplica la corriente para medir la caída de tensión. Los
dispositivos digitales proporcionan una lectura precisa en tiempo real.
Características avanzadas: Algunos medidores digitales incluyen
funciones como almacenamiento de datos, conectividad inalámbrica para
transmisión de resultados y funciones automáticas de calibración.
Ventajas:
Desventajas:
Conclusión
La medición de la resistencia de tierra es un proceso
esencial para garantizar la seguridad eléctrica en instalaciones industriales.
La elección del método adecuado depende de factores como el tamaño de la
instalación, la complejidad del sistema de puesta a tierra y la precisión
requerida. Cada método tiene sus ventajas y limitaciones, y es fundamental
contar con el equipo adecuado para obtener resultados confiables. Para
instalaciones industriales, el uso de métodos como el de 3 puntos o los
medidores digitales puede ofrecer resultados precisos y ayudar a mantener la
seguridad operativa en todo momento.
