Calificación y mapeo térmico de almacenes, cuartos y áreas controladas

Temperatura de 0 °C a 50 °C, humedad de 10 % a 90 % HR y CO₂ en almacenes, cuartos y recintos de cualquier tamaño, con acreditación ema ME-34.

Un almacén de producto terminado de 15 °C a 25 °C con menos de 60 % de humedad parece simple hasta que se mide: el mezanine, la zona junto al andén y la esquina sin retorno de aire cuentan historias distintas. El sensor de control, casi siempre, está en el lugar más cómodo, no en el más desfavorable.

Calificamos y mapeamos almacenes, cuartos de estabilidad, áreas de cuarentena, cámaras walk-in y recintos de cualquier tamaño, con distribución de sensores por volumen, racks y niveles conforme a la guía de evaluación de ema (hasta 40 o más sensores en recintos mayores de 20,000 L), en verano y en invierno si tu análisis de riesgo lo pide. Contamos con registradores de temperatura y humedad calibrados, incluidos registradores inalámbricos, suficientes para atender almacenes grandes en una sola visita.

Realizamos la calificación de diseño (CD, en inglés DQ), de instalación (CI, IQ), de operación (CO, OQ) y de desempeño (CF, PQ), o el mapeo térmico como caracterización cuando solo necesitas evidencia metrológica, con acreditación ema ME-34 en Mediciones Especiales para temperatura de 0 °C a 50 °C, humedad de 10 % a 90 % HR y CO₂.

Carátula de la acreditación ema ME-34 de LACE en Mediciones Especiales

Mapeo o calificación. El mapeo (caracterización) te dice cómo se comporta el almacén: puntos fríos y calientes, uniformidad, estabilidad y temperatura media cinética. La calificación agrega protocolo, criterios de aceptación y las etapas de diseño a desempeño, con dictamen de cumplimiento.

Servicios relacionados

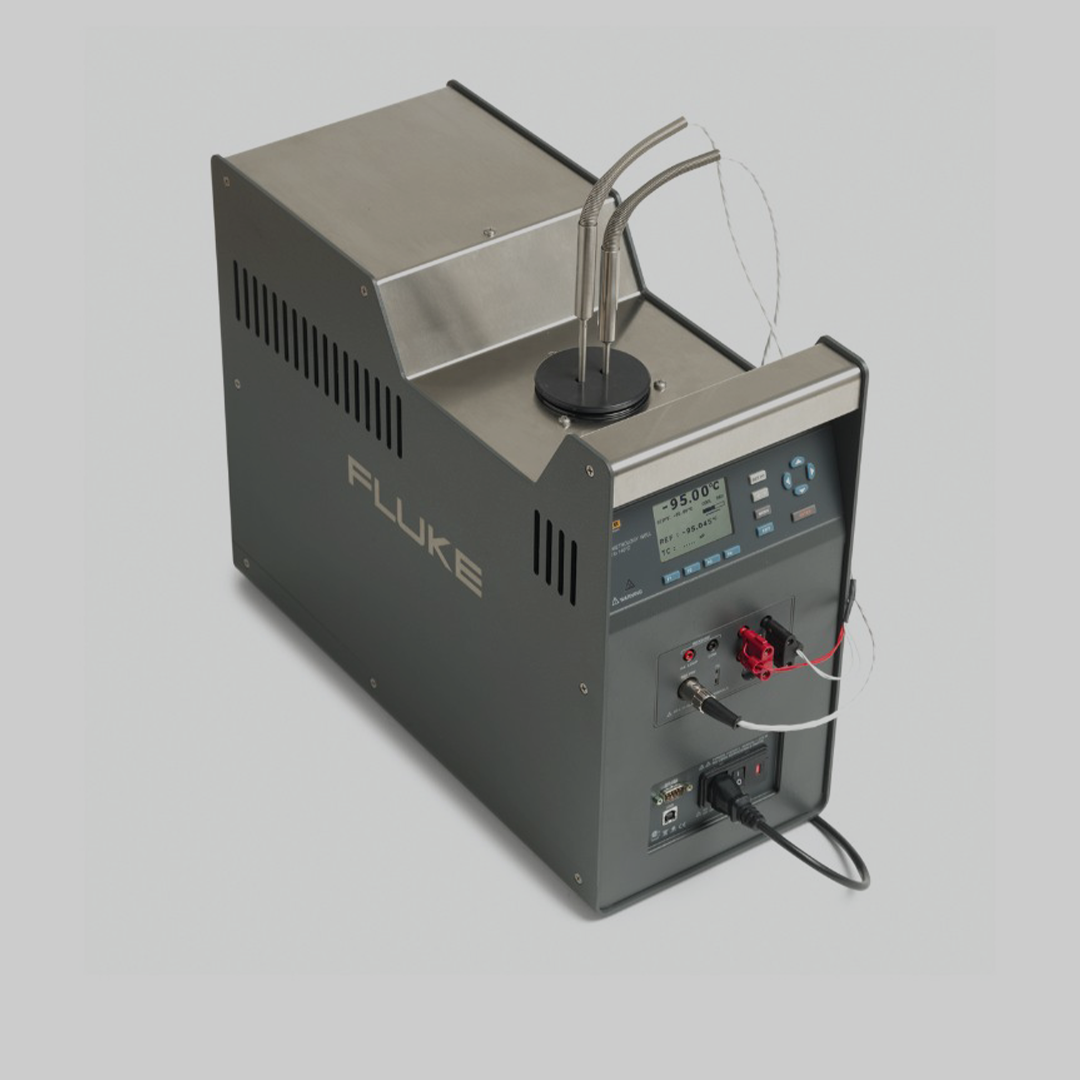

Mapeo térmico de almacenes

Más información

Caracterización térmica

Mapeo inicial, verificación estacional y estudio de dónde colocar el sensor de control.

Más información

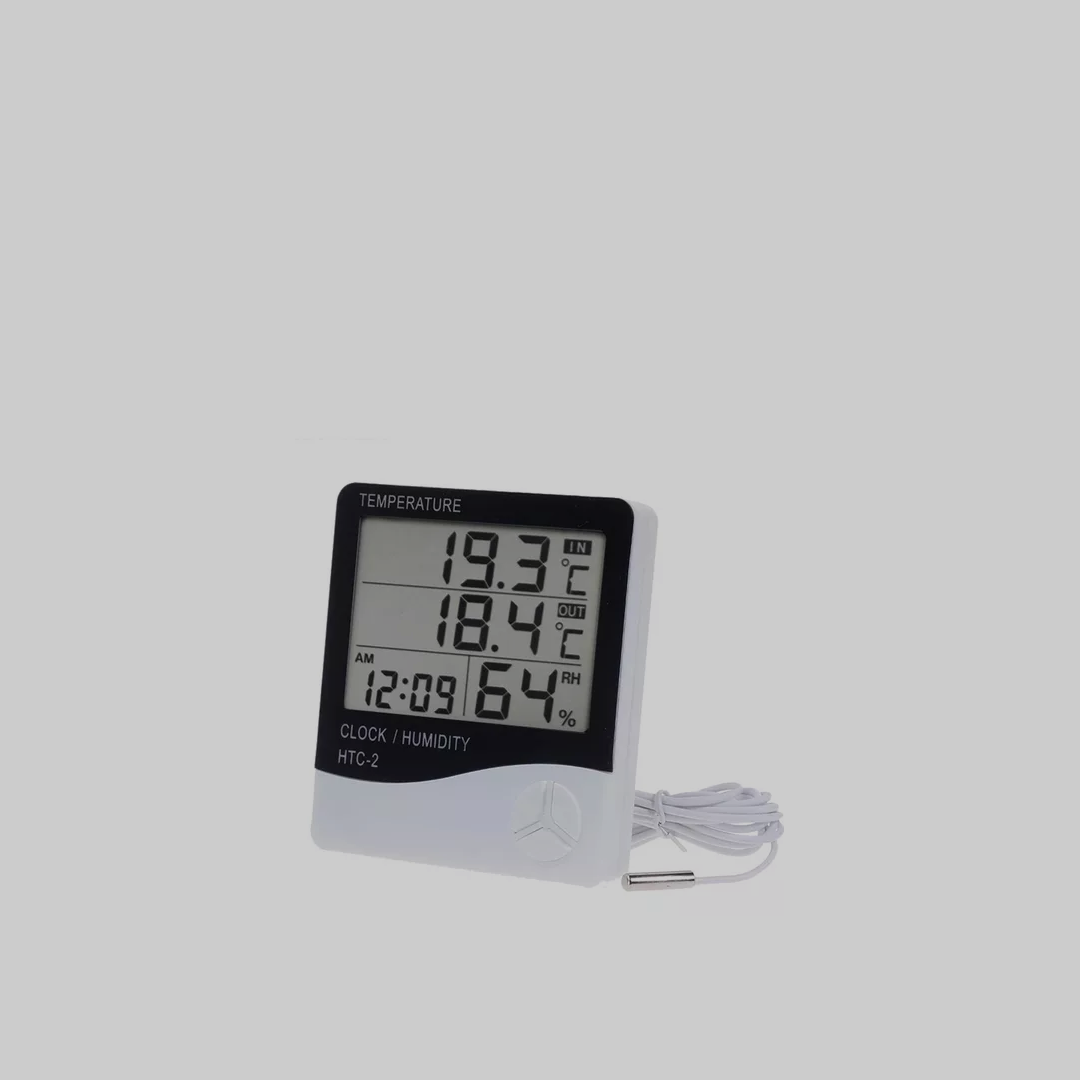

Monitoreo de temperatura y humedad en almacenes

Más información

Monitoreo de temperatura y humedad

Registro continuo con registradores calibrados, periódico o como parte de una calificación.

Más información

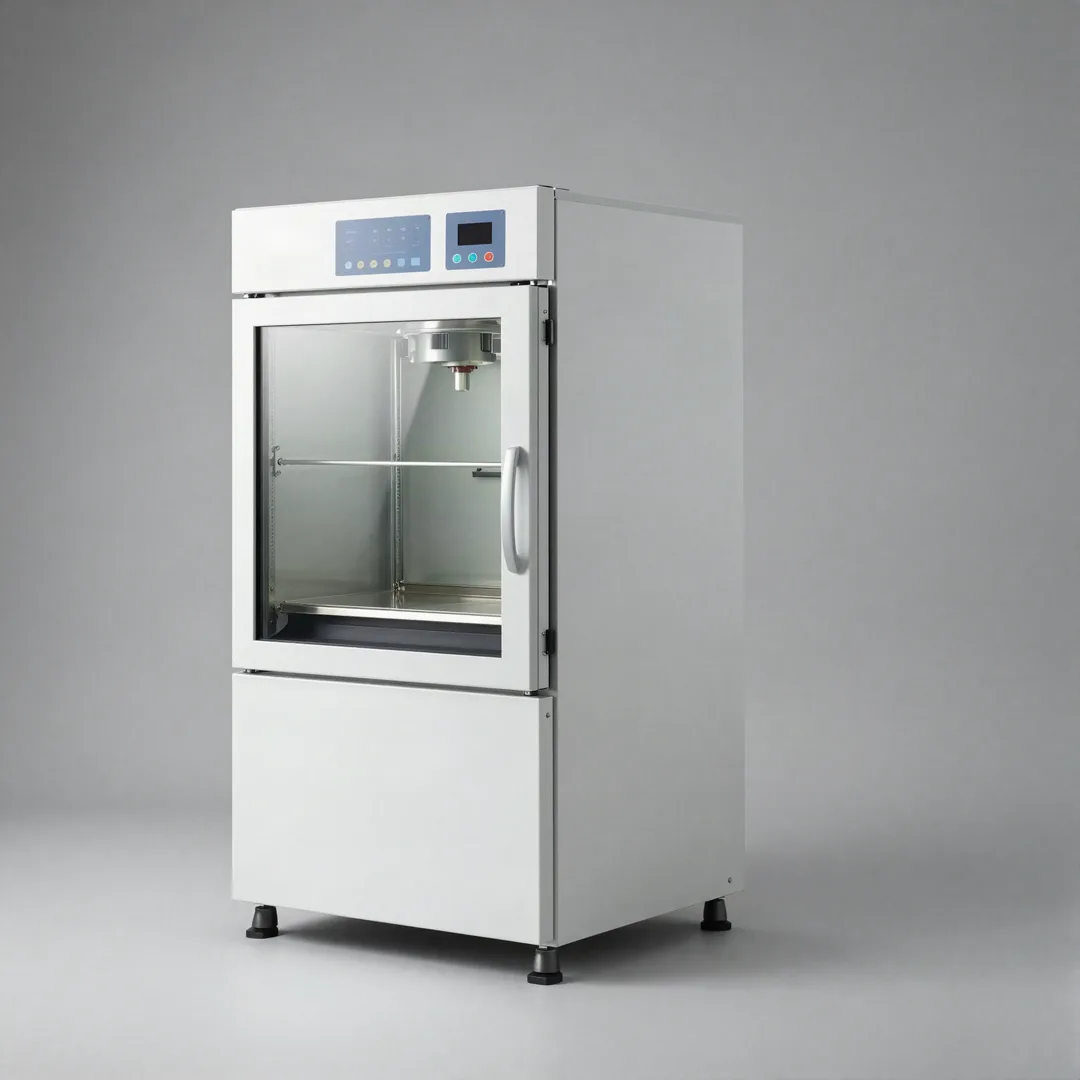

Calificación de cámaras climáticas y de estabilidad

Más información

Cámaras climáticas y de estabilidad

Temperatura y humedad, fotoestabilidad, envejecimiento acelerado y cámaras salinas.

Más información

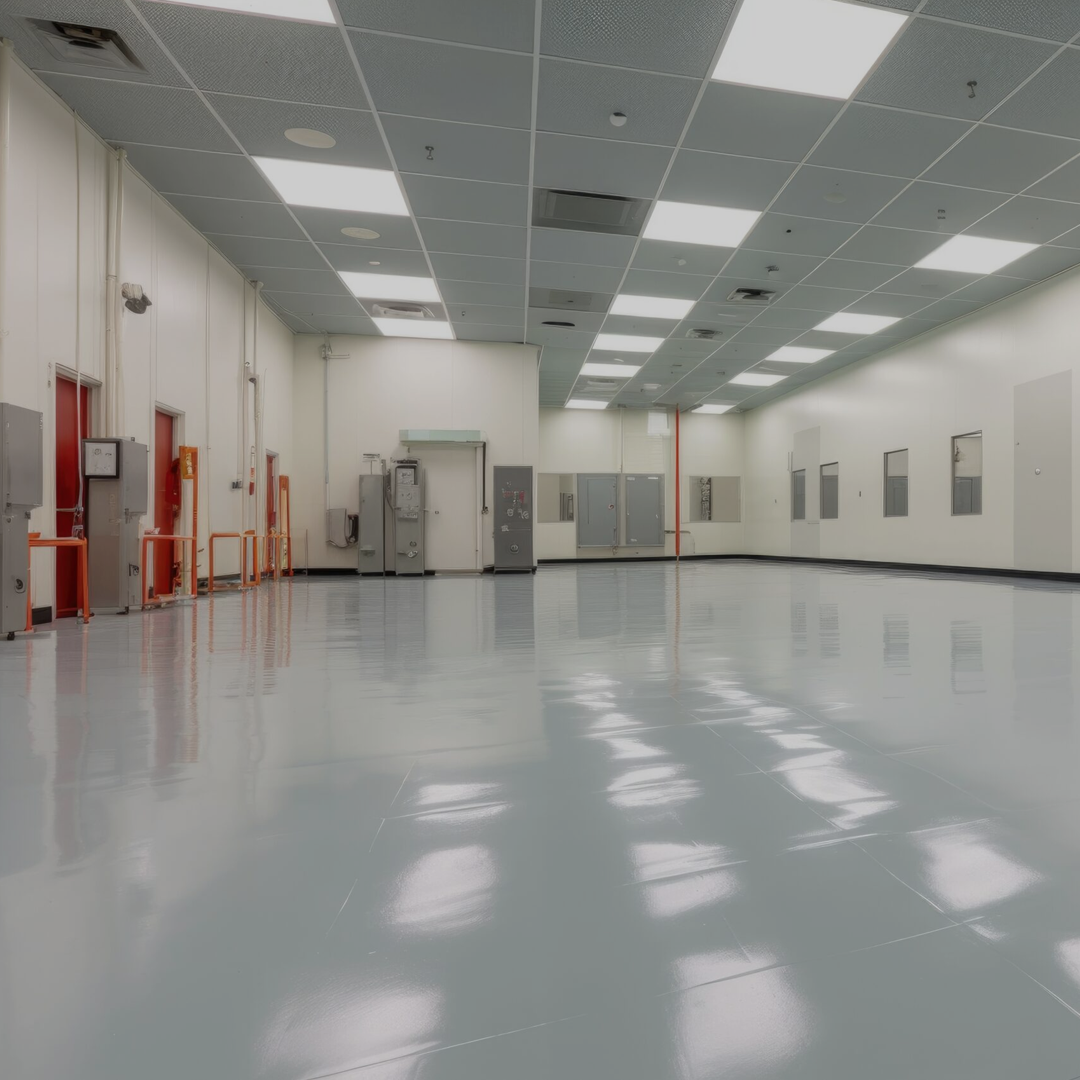

Calificación de cuartos limpios y HVAC

Más información

Cuartos limpios y HVAC

Partículas, cambios de aire, presión diferencial e integridad HEPA en áreas clasificadas (ISO 14644).

Más información

Qué incluye

Levantamiento, diseño e instalación (CD y CI)

Levantamiento del lay-out y de los racks; revisión de los requerimientos de usuario; calificación de diseño e instalación del sistema de aire acondicionado y del sistema de monitoreo, con sus instrumentos y certificados de calibración.

Calificación de operación (CO)

Monitoreo de 24 horas o más con sensores distribuidos por volumen, racks y niveles (en racks, distribución en cruz por nivel), cubriendo al menos tres planos, con sensor de referencia junto al sensor de control y un sensor externo para las condiciones ambientales; pruebas reto de fallo del sistema de aire acondicionado y de apertura de andenes.

Calificación de desempeño (CF)

Monitoreo de 24 horas o más con el almacén en operación real, con producto y movimientos normales; análisis de mínimo, máximo y promedio por sensor, temperatura media cinética (MKT), uniformidad y estabilidad; dictamen contra los criterios de aceptación.

Puntos críticos y sensor de control

Identificación de los puntos más desfavorables para ubicar los sensores fijos de tu sistema de monitoreo; calibración del sensor de control si la incluyes; recomendaciones como reubicar el sensor de control al punto más desfavorable o ajustar el set point.

Alcance acreditado en Mediciones Especiales (ema ME-34)

Tiempo de monitoreo orientativo según la guía de evaluación de ema: de 24 a 72 horas para habitaciones y almacenes, con periodo de muestreo típico de 15 minutos; el tiempo final lo define tu proceso (por ejemplo, 24 horas para ver el ciclo completo del día).

Cómo trabajamos

  1. Recibimos tus requerimientos de usuario, la ficha técnica y el lay-out del equipo o área. Si no tienes requerimientos de usuario, te ayudamos a redactarlos.
  2. Elaboramos el protocolo de cada etapa y te lo enviamos en PDF para revisión y visto bueno; cuando son las cuatro etapas, incluimos el cronograma de actividades.
  3. Ejecutamos en tu planta con sensores calibrados y trazables, verificados antes y después del servicio.
  4. Analizamos los datos: mínimo, máximo y promedio por sensor, desviación del punto de consigna, temperatura media cinética (MKT), uniformidad y estabilidad.
  5. Entregamos el reporte con certificado por cada etapa, dictamen de cumplimiento, desviaciones y acciones correctivas, en hasta 15 días hábiles después de la ejecución.

Normas y guías que aplicamos

Qué necesitamos de ti

  • Lay-out del almacén o cuarto con racks, niveles, andenes y ubicación de los sensores de tu sistema de monitoreo.
  • Dimensiones o volumen del recinto.
  • Condiciones a demostrar (por ejemplo 15 °C a 25 °C y menos de 60 % HR) y tiempo de monitoreo.
  • Etapas que quieres calificar, o si solo necesitas el mapeo.
  • Requerimientos de usuario; si no los tienes, te ayudamos a redactarlos.
  • Si quieres incluir la calibración del sensor de control, indícalo al solicitar el servicio.

Qué recibes

  • Protocolo de cada etapa en PDF, para tu revisión y aprobación antes de ejecutar.
  • Reporte con certificado por etapa, gráficas por sensor, tabla de resultados, desviaciones y acciones correctivas, dictamen y aprobación.
  • Entrega en hasta 15 días hábiles después de la ejecución; cualquier cambio posterior queda registrado con histórico de cambios.

Preguntas frecuentes

La colocación y el retiro de sensores toman medio día cada uno. El tiempo de monitoreo se define contigo según tu proceso; lo típico es de 24 a 72 horas. El reporte se entrega en hasta 15 días hábiles después de la ejecución.

Según el volumen y los racks; te lo proponemos con el lay-out. Como referencia, la guía de evaluación de ema indica de 15 a 40 sensores, o más según fórmula, en recintos mayores de 20,000 L, cubriendo al menos tres planos.

Lo decide tu análisis de riesgo. Muchos almacenes se mapean en ambas estaciones para cubrir las dos condiciones exteriores; también conviene mapear después de un cambio en el sistema de aire acondicionado.

El capítulo 16 de la NOM-059-SSA1-2015 pide controlar las condiciones de almacenamiento y distribución; el mapeo y la calificación son la evidencia de que el almacén las cumple en todo su volumen.

Sí. Con el mapeo identificamos los puntos más desfavorables y te recomendamos dónde instalar los sensores de tu sistema de monitoreo continuo.
